Die individuellen Transfermaschinen setzen auf standardisierte Module und Abläufe um selbst die speziellsten Bearbeitungsprozesse mit höchster Effizienz und maximaler Qualität abzubilden.
Beispiele
tatsächlich verschiedene Ausführungen und Varianten

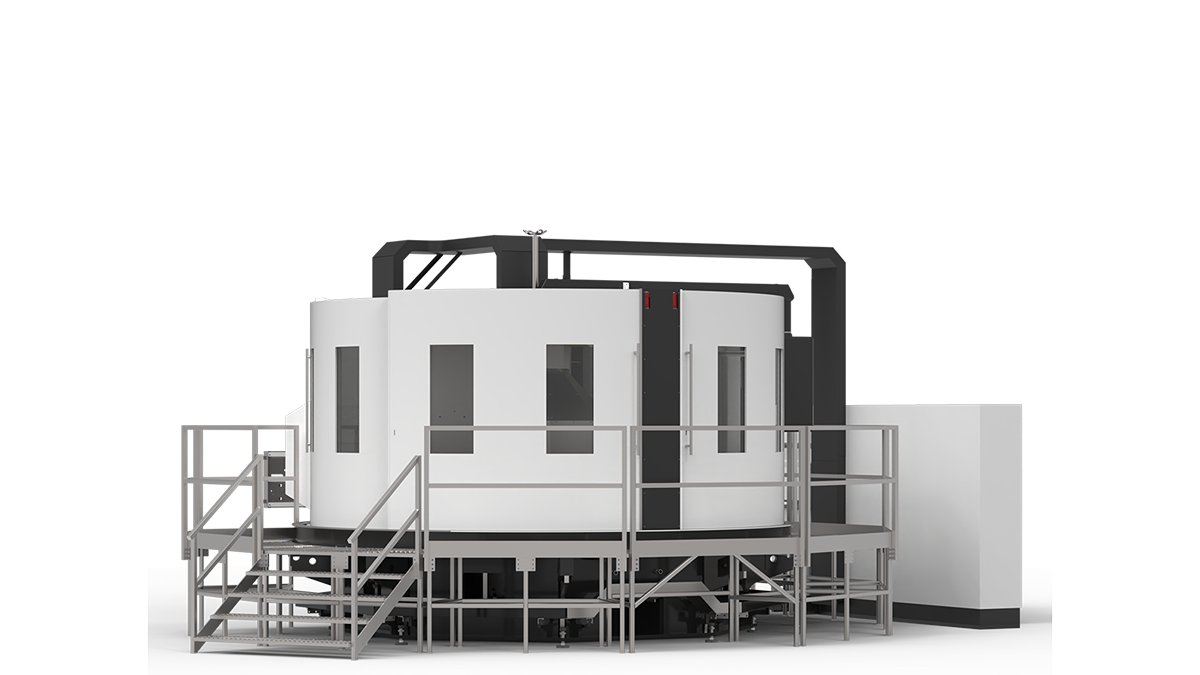

LKW Bremsen:
Gewindestangen
| Material | Stahl, Pressrohling |
| Durchmesser, Dimension | Ø 30 x 95 mm |
| Stationen | 8 |
| NC-Achsen (ohne Portal) | 25 (samt Spindeleinheiten) |
| Spannvorrichtungen | 8 Stk. Doppelspannungen jeweils mit 3Backenfutter mit Stufenbacken für Vorder- und Rückseitenspannung |
| Spindeln | 2 Stk. Plandreheinheiten PDE70 2 Stk. Rolliereinheiten SE100 6 Stk. Spindeleinheiten SE70 |
| Bearbeitung | drehen, rollieren Gewinde, fräsen, entgraten |
| Taktzeit | ca. 6 s/Teil |
| Beladung | Bunker + Vereinzelung + Roboter |
| Entladung | Portal, + Roboter + Band für KLT‘s |
| Flächenbedarf | ca. 10x10m |
| Bemerkungen | Bearbeitung mit Emulsion |

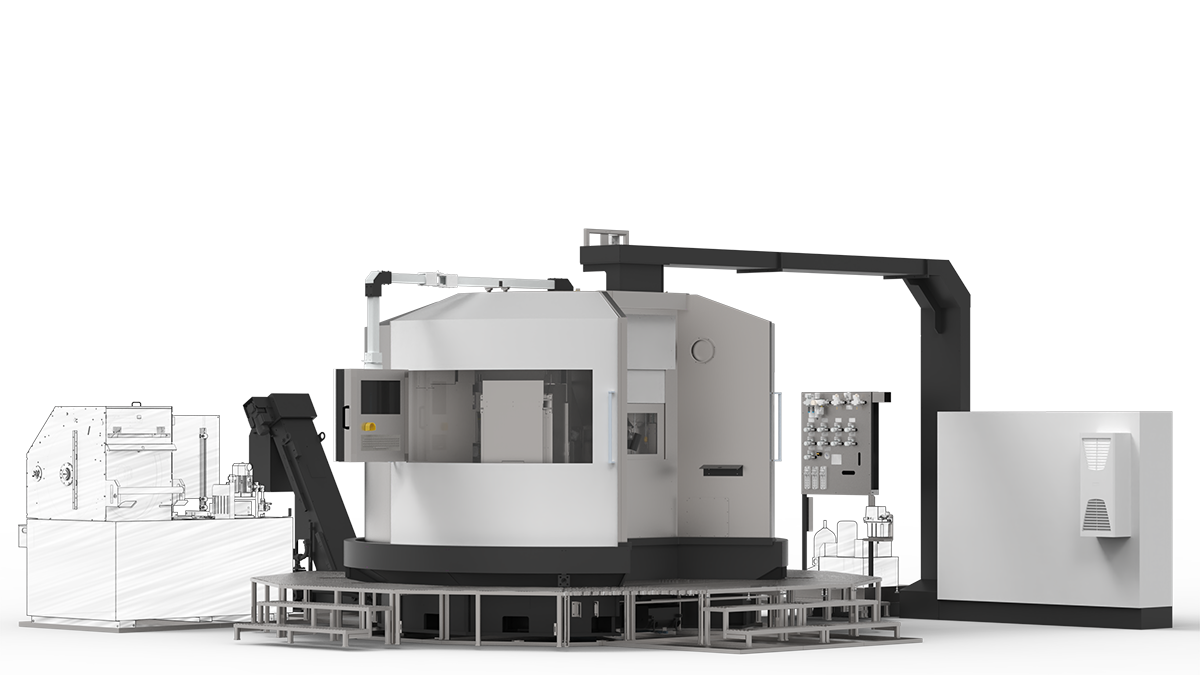

Automotive:
Schaltgabeln
| Material | Stahl, Stanzteil |
| Dimension | ca. 120 x 100 x 9 mm |
| Stationen | 6 |
| NC-Achsen (ohne Portal) | 31 (samt Spindeleinheiten) |
| Spannvorrichtungen | 6 Stk. Doppelspannungen mit Schwenkspannern bzw. Kniehebelspanner |
| Spindeln | Spindeleinheiten SE55 |
| Bearbeitung | bohren, fräsen, entgraten |
| Taktzeit | ca. 8 s/Teil, 1,9 Mio. Teile/ Jahr |
| Beladung | manuell, automatisiert |
| Entladung | manuell, automatisiert |
| Flächenbedarf | ca. 10x10m |
| Bemerkungen | Bearbeitung mit Emulsion |
Bauindustrie:
Seilschlaufen und Hülsen
| Material | Stahl |
| Dimension | M12-M56 |
| Stationen | 4 |
| NC-Achsen (ohne Portal) | 8 (samt Spindeleinheiten) |
| Spannvorrichtungen | Zentrischspanner |
| Spindeln | Spindeleinheiten SE100 |
| Bearbeitung | planfräsen, fasen, gewindestrehlen |
| Taktzeit | ca. 32 – 71 s/Teil |
| Beladung | manuell mit Vorauflagen (Speicher) |
| Entladung | manuell |
| Flächenbedarf | ca. 8x8m |
| Bemerkungen | Bearbeitung mit Emulsion |
